はじめに
河川や水路などの設計業務では、水理学を扱う機会が多くあります。その中で、「エネルギー」や「仕事」といった物理学の基礎を理解しておく必要性を日頃から感じている方もいらっしゃるのではないでしょうか。そこで今回は、このテーマについて解説したいと思います。
では、まずダムに貯められた水は、なぜ発電できるのでしょうか。また、河川の急流は、なぜ橋脚や護岸を強く洗掘するのでしょうか。これらは一見すると別々の現象のようですが、実はどちらも「エネルギー」という考え方で説明することができます。
水理学では、
- ベルヌーイの定理
- 比エネルギー
- E-H曲線
- ベスの定理
- 限界水深
など、多くの重要な理論が登場します。
しかし、これらの理論を理解するためには、まず「エネルギーとは何か」を理解しておく必要があります。
多くの教科書では、
エネルギーとは仕事をする能力である。
という一文で説明されています。
もちろん、この説明は間違いではありません。
しかし、「仕事をする能力」と言われても、なぜそうなるのか疑問に思われる方も多いのではないでしょうか。
そこで本記事では、まず物理でいう「仕事」とは何かを説明し、その考え方から位置エネルギーや運動エネルギーへつなげながら、「エネルギーとは何か」をできるだけ分かりやすく解説します。
この記事を読むことで、
- 仕事とは何か
- エネルギーとは何か
- 位置エネルギー
- 運動エネルギー
の基本的な考え方を理解し、次回解説する「水頭」を学ぶための基礎知識を身に付けることができます。
仕事とは何か
「仕事」と聞くと、多くの人は会社や学校でする仕事を思い浮かべるでしょう。
しかし、物理でいう仕事は意味が異なります。
例えば、床の上に置いてある箱を押して前へ動かす場面を考えてみます。
人が箱を押し、その結果として箱が前へ動いたとします。
このように、
力を加え、その力によって物体が移動したとき
物理では「仕事をした」といいます。
仕事は次の式で表されます。
\[ W=F \times L \]
ここに、
(W)：仕事（J）
(F)：物体に加えた力（N）
(L)：力の向きに移動した距離（m）
です。
※この式は、力の向きと移動方向が一致する場合の式です。
例えば、100Nの力で箱を2m押した場合、
\[ W=100\times2=200\mathrm{J} \]
となり、200Jの仕事をしたことになります。
一方、壁をどれだけ強く押しても壁が動かなければ、移動距離は0mです。
そのため、
\[ W=F\times0=0 \]
となり、物理では仕事をしたことにはなりません。
つまり、物理でいう仕事とは、
「力を加えること」ではなく、「力によって物体を移動させること」
なのです。
エネルギーとは何か
それでは、エネルギーとは何でしょうか。

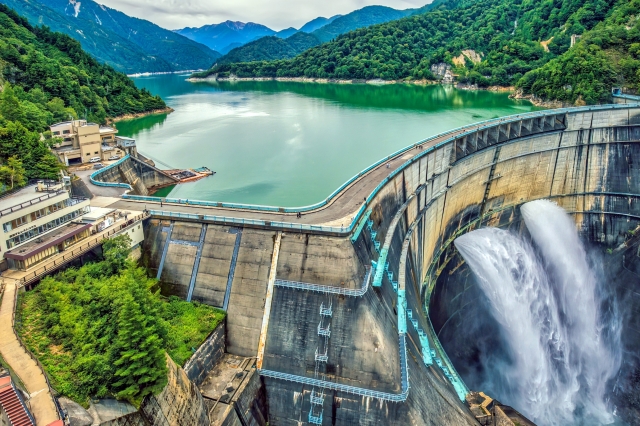

ここでは、ダムを例に考えてみます。
ダムには大量の水が貯められています。
しかし、水門を閉じている間は、水はほとんど動いていません。
つまり、この時点では水はまだ仕事をしていません。
ところが、水門を開くと、高い場所にあった水は勢いよく流れ出し、水車を回して発電したり、河床や護岸を洗掘したりします。
つまり、ダムの水は、
まだ仕事はしていないものの、仕事をすることができる状態
にあります。
このような、
将来仕事をすることができる能力
をエネルギーといいます。
では、この「仕事をする能力」はどのように計算できるのでしょうか。
その答えが、次に説明する位置エネルギーです。
位置エネルギーとは
位置エネルギーとは、
高い場所にあることによって持っているエネルギー
です。
例えば、
- ダムに貯められた水
- 屋上に置かれた石
- 高架水槽の水
などがこれにあたります。
では、なぜ位置エネルギーは
\[ E_p=mgh \]
で表されるのでしょうか。
実は、この式は仕事の式から導くことができます。
以前の記事「力とは？」で説明したように、力は
\[ F=ma \]
ここに、
(F)：力（N）
(m)：質量（kg）
(a)：加速度（m/s²）
です。
地球上では、この加速度は重力加速度 (g) となるため、重力は
\[ F=mg \]
となります。
この物体を高さ (h) まで持ち上げると、移動距離は (h) です。
したがって、仕事の式
\[ W=F\times L \]
に代入すると、
\[ W=(mg)\times h \]
となり
\[ W=mgh \]
が得られます。
つまり、高さ (h) まで物体を持ち上げるには、(mgh) の仕事が必要になることが分かります。
では、その物体を高い場所に置いたままにするとどうでしょうか。
物体はまだ動いていないため、仕事はしていません。
しかし、手を離せば落下し、その仕事と同じだけの仕事をすることができます。
つまり、高い場所にある物体は、
(mgh) の仕事をする能力
を持っていることになります。
この仕事をする能力を位置エネルギーといい、
\[ E_p=mgh \]
で表されます。
運動エネルギーとは
次に、運動エネルギーについて説明します。
運動エネルギーとは、
動いていることによって持っているエネルギー
です。
例えば、
- 走っている自動車
- 飛んでいるボール
- 流れている河川の水
- ダムから勢いよく放流される水
などは、運動エネルギーを持っています。
止まっている物体は、動いていないため運動エネルギーを持っていません。
しかし、同じ物体であっても、速く動いていれば大きな運動エネルギーを持つことになります。
運動エネルギーは次の式で表されます。
\[ E_k=\frac{1}{2}mv^2 \]
ここに、
(Ek)：運動エネルギー（J）
(m)：物体の質量（kg）
(v)：速度（m/s）
です。
この式を見ると、運動エネルギーは質量 (m) に比例し、速度 (v) の二乗に比例することが分かります。
つまり、質量が大きいほど運動エネルギーは大きくなります。
また、速度が大きいほど運動エネルギーはさらに大きくなります。
ここで重要なのは、速度がそのまま効くのではなく、速度の二乗で効くという点です。
例えば、速度が2倍になると、運動エネルギーは2倍ではなく4倍になります。
速度が3倍になると、運動エネルギーは9倍になります。
このため、流速が速い水は非常に大きなエネルギーを持つことになります。
河川の急流が河床を洗掘したり、護岸や橋脚に大きな影響を与えたりするのは、流れている水が大きな運動エネルギーを持っているためです。
運動エネルギーも仕事をする能力である
ここで、もう一度「エネルギーとは何か」を思い出してみましょう。
エネルギーとは、
仕事をする能力
です。
運動エネルギーも同じです。
例えば、走っている自動車を考えてみます。
自動車が止まっていれば、物体に衝突しても大きな仕事をすることはありません。
しかし、速く走っている自動車が物体に衝突すると、その物体を大きく変形させたり、動かしたりすることがあります。
これは、走っている自動車が運動エネルギーを持っているからです。
水も同じです。
ゆっくり流れている水よりも、速く流れている水の方が大きな運動エネルギーを持っています。
そのため、流速が速い水は、河床の土砂を動かしたり、護岸に大きな力を与えたりすることができます。
つまり、運動エネルギーとは、
動いている物体が持っている、仕事をする能力
と考えることができます。
位置エネルギーと運動エネルギーは変換される
ここまで、
- 位置エネルギー
- 運動エネルギー
について説明しました。
位置エネルギーは、高い場所にあることによって持っているエネルギーです。
運動エネルギーは、動いていることによって持っているエネルギーです。
この2つのエネルギーは、互いに変換されます。
例えば、高い場所にある水を考えてみます。
ダムに貯められた水は、高い場所にあるため位置エネルギーを持っています。
この水が下流へ流れ落ちると、高さが下がっていきます。
高さが下がるということは、位置エネルギーが小さくなるということです。
その一方で、水は流れ落ちながら速度を増していきます。
速度が大きくなるということは、運動エネルギーが大きくなるということです。
つまり、水が高いところから低いところへ流れるとき、
位置エネルギーが運動エネルギーへ変わっていると考えることができます。
この関係を簡単に表すと、次のようになります。
\[ 位置エネルギー \rightarrow 運動エネルギー \]
ダムの水が発電に利用できるのも、この考え方で説明できます。
高い場所にある水が持っている位置エネルギーが、水の流れによる運動エネルギーに変わり、その運動エネルギーによって水車を回します。
そして、水車の回転が発電機を動かすことで電気が作られます。
このように、エネルギーは形を変えながら利用されています。
エネルギー保存の考え方
エネルギーを考えるうえで重要なのが、エネルギー保存の考え方です。
エネルギー保存とは、簡単に言えば、
エネルギーは形を変えるが、全体としては保存される
という考え方です。
例えば、摩擦などの損失がない理想的な状態を考えます。
高い場所にある物体が落下すると、位置エネルギーは小さくなります。
その代わり、速度が大きくなり、運動エネルギーが大きくなります。
つまり、
\[ 位置エネルギー+運動エネルギー=一定 \]
と考えることができます。
水理学でも、この考え方は非常に重要です。
水が上流から下流へ流れるとき、水の持つエネルギーは形を変えながら移動します。
ただし、実際の河川や水路では、摩擦や渦などによってエネルギーの一部が失われます。
そのため、現実の流れでは、下流へ向かうほどエネルギーは少しずつ減少していきます。
この「エネルギーがどのように変化するのか」を考えることが、水理学では非常に重要になります。
水理学では圧力のエネルギーも考える
ここまで、位置エネルギーと運動エネルギーについて説明しました。
しかし、水理学では、これだけでは足りません。
水には圧力があります。
例えば、水深が深い場所では、水圧が大きくなります。
水圧があるということは、その圧力によって水を押し出したり、物体に力を加えたりすることができます。
つまり、圧力も仕事をする能力を持っています。
このため、水理学では、
- 位置によるエネルギー
- 圧力によるエネルギー
- 速度によるエネルギー
を合わせて考えます。
この3つは、後で説明する「水頭」と深く関係しています。
水理学では、これらのエネルギーをそのままジュール（J）で扱うのではなく、高さ（m）として表すことが多くあります。
この「エネルギーを高さで表したもの」が、次回解説する水頭です。
なぜ水理学ではエネルギーを高さで表すのか
ここで、少しだけ次回の内容に触れておきます。
位置エネルギーは次の式で表されました。
\[ E_p=mgh \]
この式には、高さ (h) が含まれています。
つまり、高さが大きいほど、位置エネルギーは大きくなります。
水理学では、このようにエネルギーを高さとして扱うと非常に便利です。
例えば、河川や水路では、水がどの高さにあるのか、水面がどの位置にあるのかを考えることが多くあります。
そのため、エネルギーをジュール（J）で表すよりも、高さ（m）で表した方が、流れの状態を直感的に理解しやすくなります。
この考え方が、次回説明する「水頭」です。
水理学でエネルギーを理解する意味
水理学では、水がどのように流れるかを考えます。
そのとき、単に「水が流れている」と見るだけではなく、
水がどのようなエネルギーを持っているのか
を考えることが重要です。
上流の水は、高い位置にあるため位置エネルギーを持っています。
流れている水は、速度を持っているため運動エネルギーを持っています。
さらに、水深がある水は、圧力によるエネルギーも持っています。
これらを考えることで、
- なぜ水が上流から下流へ流れるのか
- なぜ流速が速くなる場所があるのか
- なぜ水面が変化するのか
- なぜ水路で損失水頭を考えるのか
- なぜベルヌーイの定理が使われるのか
が理解しやすくなります。
つまり、水理学を理解するためには、まずエネルギーの考え方を理解しておく必要があるのです。
まとめ
今回は、「初心者から分かる水理学エネルギー講座」の第1回として、エネルギーについて解説しました。
物理でいう仕事とは、
力を加え、その力によって物体を移動させること
です。
仕事は次の式で表されます。
\[ W=F \times L \]
エネルギーとは、この仕事をする能力のことです。
位置エネルギーは、高い場所にあることによって持っているエネルギーであり、次の式で表されます。
\[ E_p=mgh \]
また、運動エネルギーは、動いていることによって持っているエネルギーであり、次の式で表されます。
\[ E_k=\frac{1}{2}mv^2 \]
水理学では、位置エネルギー、運動エネルギー、圧力によるエネルギーを考えます。
そして、これらのエネルギーを高さとして表したものが、次回解説する水頭です。
次回は、水理学を理解するうえで非常に重要な「水頭」について解説します。
なお、今回はエネルギーの基本的な考え方を中心に解説したため、運動エネルギーがなぜ
\[ E_k=\frac{1}{2}mv^2 \]
で表されるのかという導出や、位置エネルギーと運動エネルギーが互いに変換される仕組みについては詳しく説明していません。
これらは、水理学におけるエネルギーの考え方を理解するうえで非常に重要な内容です。
次回以降の記事では、仕事の式から運動エネルギーを導く過程や、位置エネルギーと運動エネルギーの変換、さらに水理学で用いられる「水頭」との関係について、数式を用いながら順を追って解説していきます。
